제품소개
ORIENS KOREA의 와이어 커넥터 제품군은 열수축 및 솔더링 기술을 기반으로 방수·방진 성능과 작업 편의성을 동시에 제공합니다.
SOLNECTOR®
접착제 라이닝 열수축 튜브와 저온 솔더 슬리브가 하나로 통합된 구조의 와이어 커넥터로, 히팅 공정만으로 납땜·절연·방수를 동시에 완료할 수 있습니다.
- 완전 방수·방진 구조
- 작업 시간 단축 및 품질 편차 감소
- 다양한 규격 및 색상 제공
SCREWSEAL®
트위스트형 와이어 커넥터와 방수 열수축 튜브를 결합한 제품으로, 간편한 조임 방식과 수축 공정을 통해 안정적인 전기적 접속과 보호를 제공합니다.
- 빠른 시공과 재작업 용이
- 실외·옥외 환경에서 우수한 성능
- 각종 산업 및 조명 설비에 적용
CRIMPSEAL®
크림프 캡과 열수축 튜브가 일체형으로 설계된 커넥터로, 크림핑과 동시에 외부 보호까지 고려한 배선 솔루션을 제공합니다.
- 기존 크림프 공정과 호환
- 수분·먼지 침투 최소화
- 자동차 및 산업용 설비에 적합

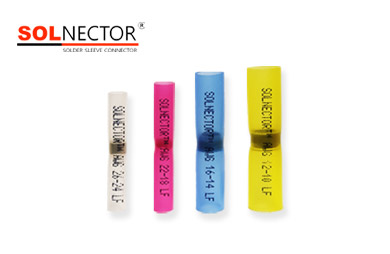

SOLNECTOR® 상세 규격
솔넥터는 용도에 따라 4가지 라인업으로 구성됩니다. 아래 표는 솔더 슬리브 단독형인 L2 시리즈(OR-B) 기준 규격입니다.
L1
CRIMP CONNECTOR — 크림프 단자만으로 접속
L2
SOLDER SLEEVE CONNECTOR — 솔더 슬리브 단독형
L3
CRIMP & SOLDER SLEEVE — 크림프+솔더 일체형
ST
CRIMP & SOLDER SLEEVE TERMINAL — 링/포크 단자형
| Part No. | 색상 | 적용 전선 (AWG) | 적용 전선 (mm²) | |
|---|---|---|---|---|

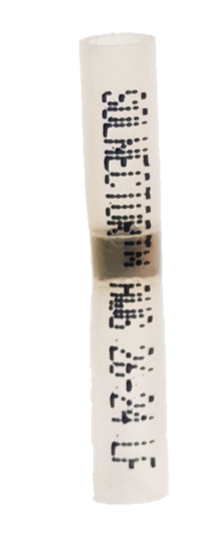

| OR-B-19 | White | 26 - 24 | 0.25 - 0.34 | |

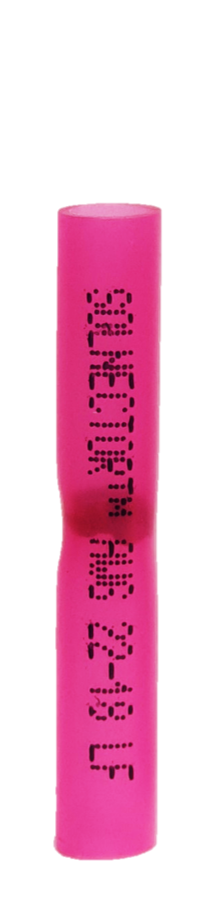

| OR-B-29 | Red | 22 - 18 | 0.5 - 1.0 | |

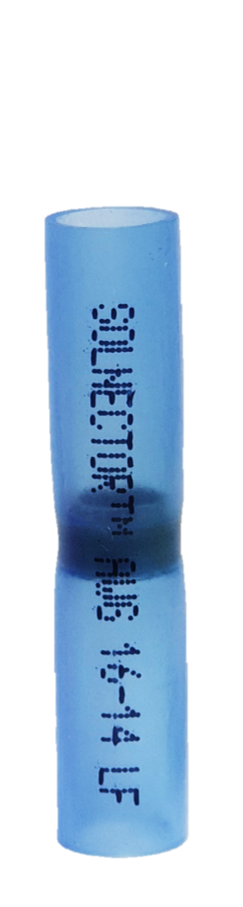

| OR-B-47 | Blue | 16 - 14 | 1.5 - 2.5 | |

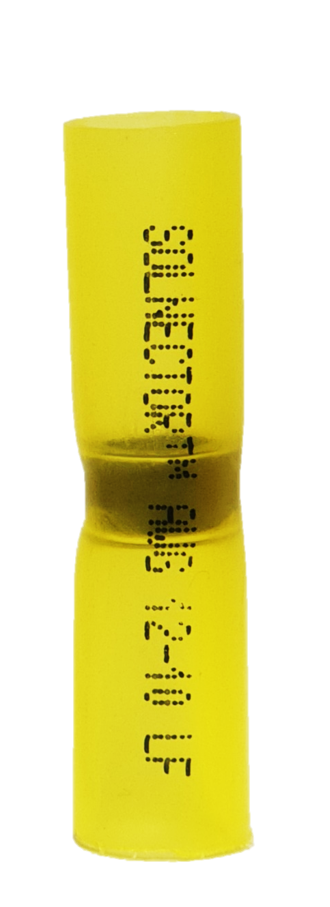

| OR-B-62 | Yellow | 12 - 10 | 4.0 - 6.0 |
사용 조건: 최대 정격전압 600V · 최소 수축개시온도 110℃ · 솔더 완전용융온도 160℃ · 사용온도 -55℃ ~ 125℃

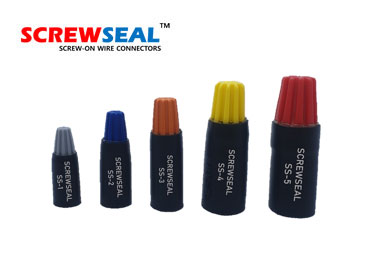

SCREWSEAL® 상세 규격
와이어 커넥터(PP) + 스프링(Steel) + 본드형 열수축튜브(폴리올레핀) 구조로, UL 94V-2(커넥터) / VW-1(열수축튜브) 난연 등급을 만족합니다.
| Part No. | 색상 | ØD (mm) | L (mm) | 적용 전선 (AWG) | 적용 전선 (mm²) | 정격전압 | |
|---|---|---|---|---|---|---|---|

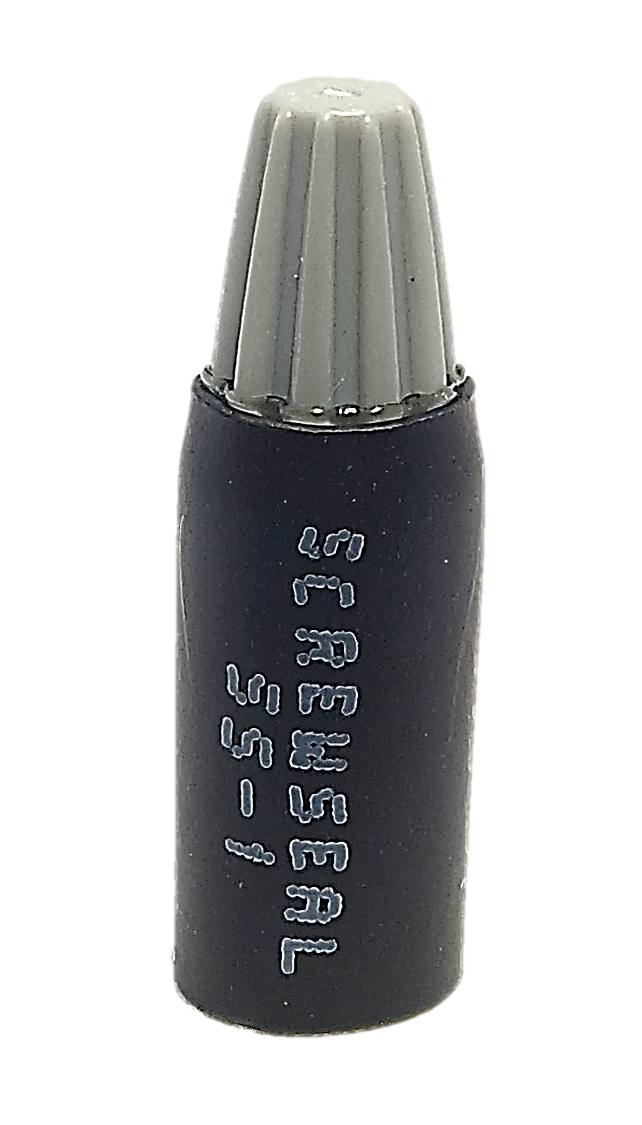

| SS-1 | Gray | 9 | 30 | 22 - 18 | 0.5 - 0.75 | 300V | |

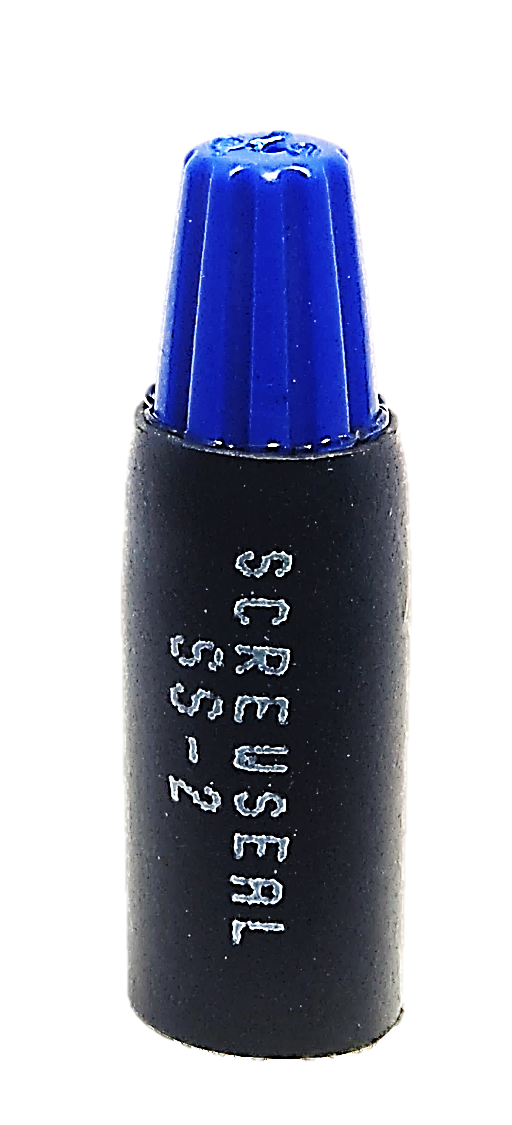

| SS-2 | Blue | 10 | 36 | 22 - 14 | 0.5 - 2.5 | 300V | |

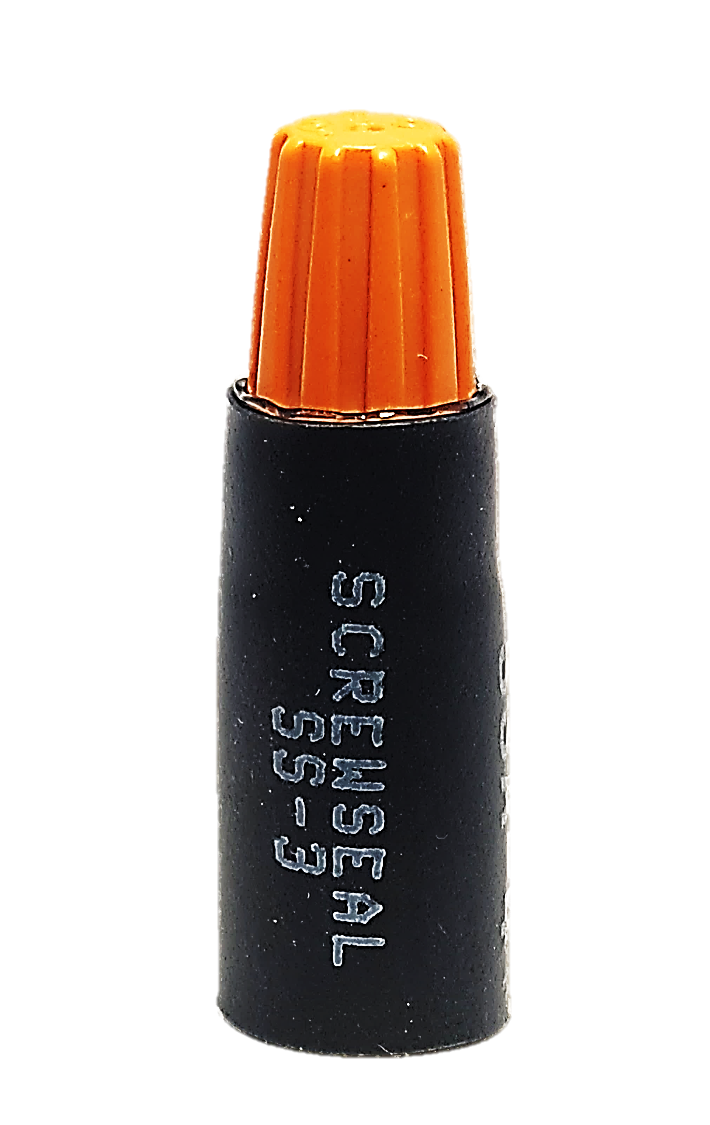

| SS-3 | Orange | 12 | 42 | 22 - 14 | 0.5 - 2.5 | 600V | |

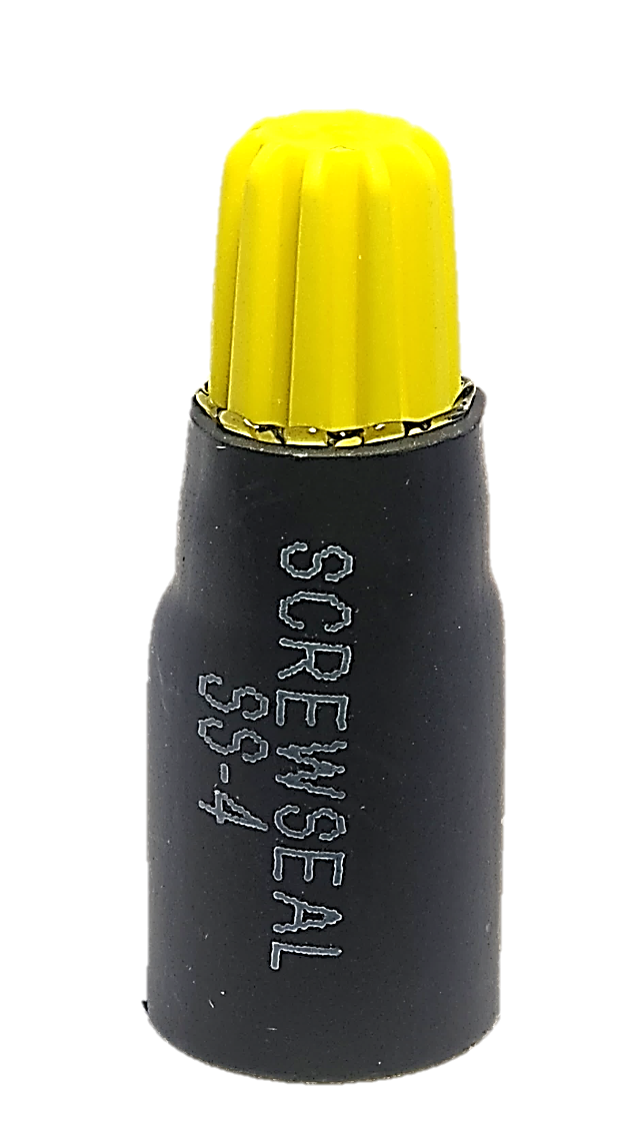

| SS-4 | Yellow | 15 | 48 | 18 - 10 | 0.75 - 6 | 600V | |

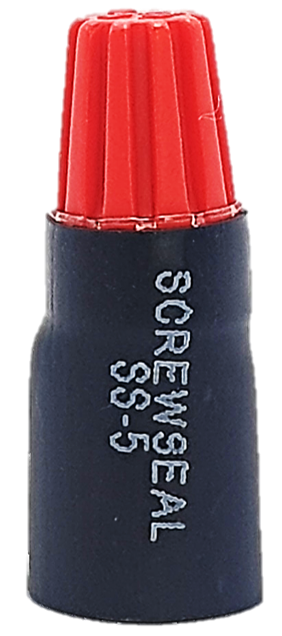

| SS-5 | Red | 17 | 50 | 22 - 10 | 0.75 - 6 | 600V |
작업온도 105℃ · 수축비 4:1 · 여러 가닥 전선 동시 연결 가능 · RoHS 인증

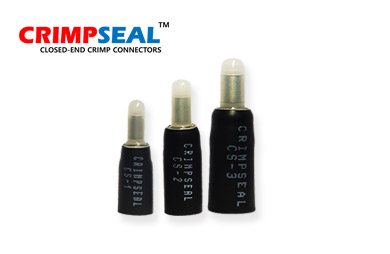

CRIMPSEAL® 상세 규격
크림프 캡과 본드형 열수축튜브가 일체화된 클로즈드엔드(closed-end) 크림프 커넥터로, CS-1 / CS-2 / CS-3 세 가지 크기로 제공되어 전선 굵기에 맞춰 선택할 수 있습니다.

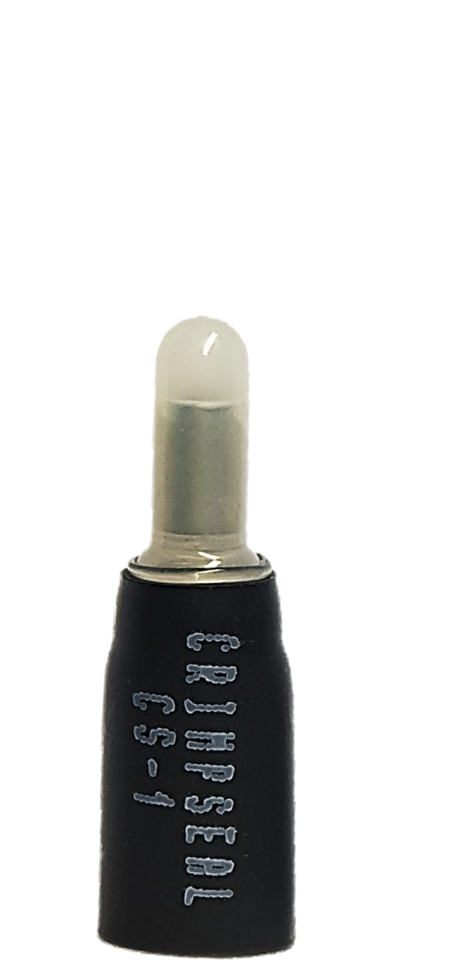

CS-1
소형 전선용 (가장 얇은 규격)

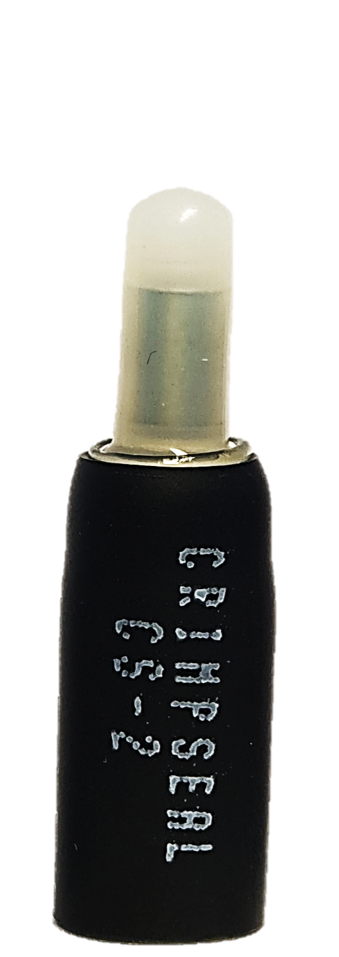

CS-2
중형 전선용

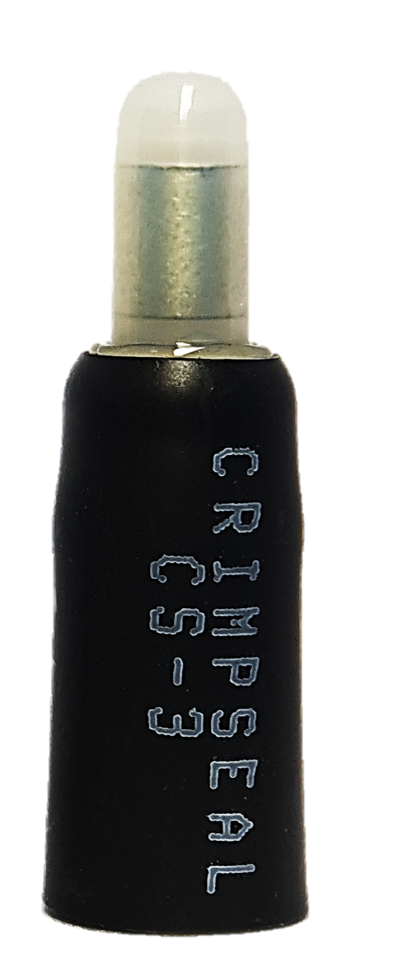

CS-3
대형 전선용 (가장 굵은 규격)
