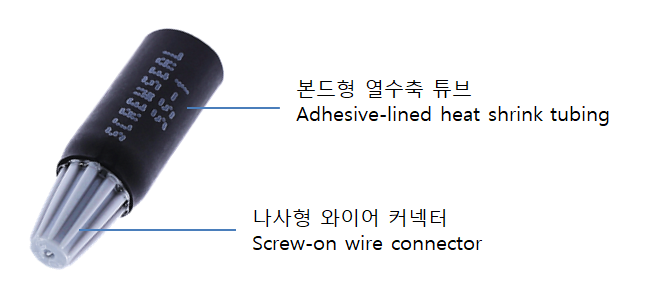

오리엔스코리아(주)의 스크류씰은 나사형 와이어 커넥터와 본드형 열수축 튜브가 일체형으로 디자인된 전선연결용
와이어 커넥터입니다.
나사형 와이어 커넥터는 전선연결 커넥터 시장에서 50년 이상 사용 되어진 신뢰성이 높은 제품입니다.
커넥터의 플라스틱 쉘은 원뿔모양에 홈이 파진 형태로 디자인되어 강한 그립력을 제공하여
쉽고 빠르게 설치가 가능하다. 또한 UL94-V2의 난연재질로 되어있어 화재의 위험성이 적으며
커넥터 내부 사각의 스프링 인서트는 삽입된 전선의 도체를 회전에 의해 강력하게 꼬아주고 고정시켜준다.
하지만 나사형 와이어 커넥터는 전선연결 시 하부가 개방되어 있어 연결된 전선을 수분, 먼지등 외부 오염물질로 부터
보호하는데 한계가 있으며 설치 후 시간의 경과에 따라 느슨해지고 간혹 탈락되는 문제를 가지고 있습니다.
이에 설치 현장에서는 이 문제를 절연테이프를 감는 방식으로 마감처리하고 있습니다.
이러한 문제점을 보안하기 위하여 오리엔스코리아(주)는 스크류씰을 개발하게 되었습니다.
스크류씰은 나사형 와이어 커넥터로 전선을 쉽고 빠르게 연결하는 동시에 본드형 열수축 튜브로 커넥터와 연결된 전선을
견고하게 고정시키고 밀봉시켜 수분, 먼지등 외부오염물질로 부터 전선을 보호함으로써 안전한 전선연결이 가능합니다.
제품사양
• 사용온도
: -40° to 105°C • 사용전압 : 300 Volts, # 600 Volts
제품구성
제품특징
• 스크류씰 커넥터는
실내/외 특히
물,
습기.
부식에
노출된 환경의 전선연결에 적합하도록 설계되었습니다.
• 스크류씰의 수축튜브는 수축률이 4:1 로써 다양한 전선사이즈에 적용 가능합니다.

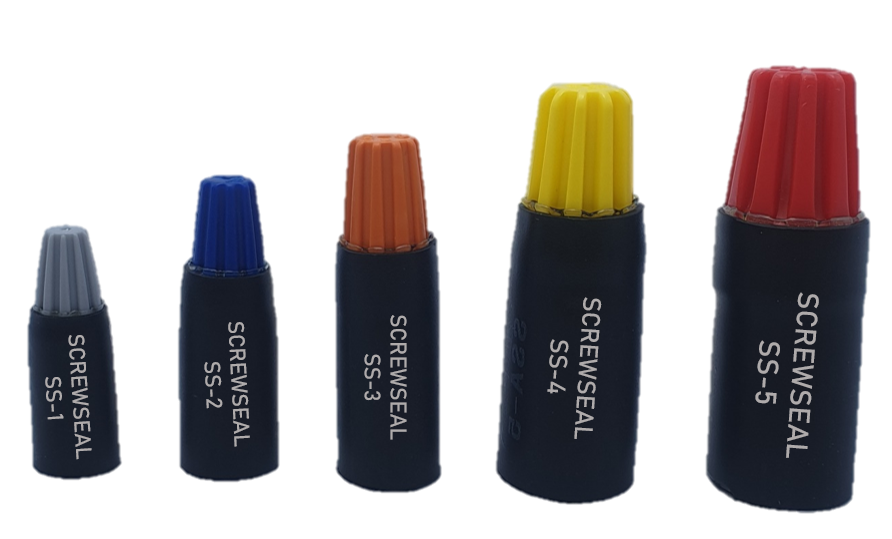

• 4가지 색상으로 구분되어 있어 와이어 크기에 맞는 커넥터를 쉽고 빠르게
선택할 수 있습니다
• 스크류씰은 진동 또는 당김으로 인해 연결된 전선이 헐거워지거나 빠지지 않도록 단단히 고정시켜 줍니다.
• 안전하고 빠른 설치로 비용이 절감됩니다.
• 구리-구리 전선
연결 시에만 사용합니다.
설 치

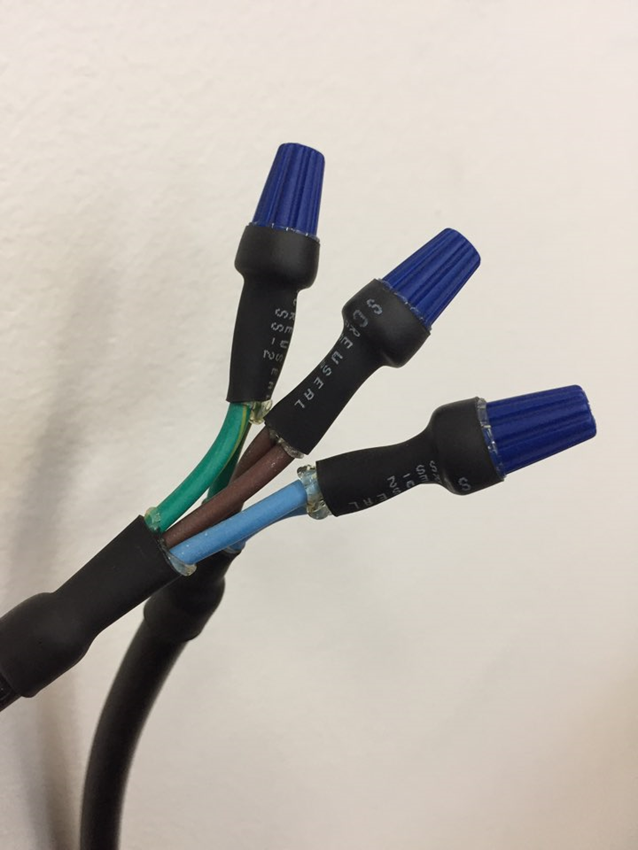

스크류씰로 연결된 전선은 절연, 방수 기능을 동시에 제공하며 전선 꺽임 및 전선빠짐을
완벽하게 차단하고 진동에 의한 접촉불량을 방지하여 안정된 전원공급이 가능하다.

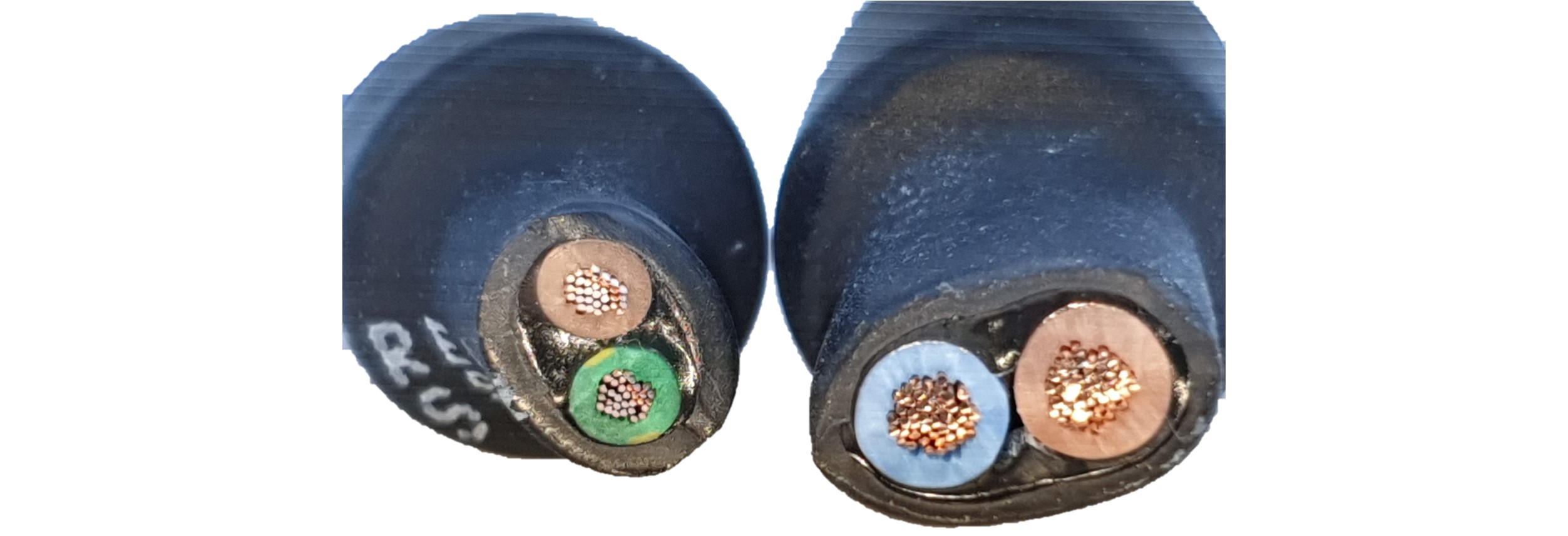

스크류씰의 전선연결 단면도 사진으로 전선피복과 수축튜브 사이에 본드가 충진되어 있는 상태를 보여준다.
밀봉된 전선은 수분, 먼지등 외부오염물질의 침투를 차단한다.
설치방법
"스크류씰을 사용하여 전선연결 시 전원을 차단 후 사용 바랍니다."

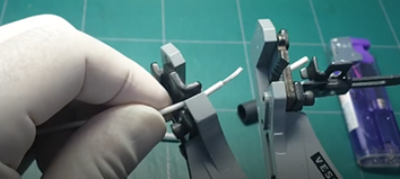

1. 연결할 전선의 피복을 탈피합니다 (탈피구간 : 9 - 12mm)

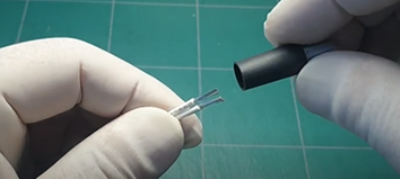

2. 올바른 사이즈의 스크류씰을 선택하고 전선 끝단을 나란히 정렬합니다.

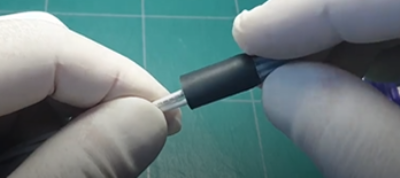

3. 정렬된 전선을 붙잡고 스크류씰을 시계방향으로 회전하면서 삽입합니다.

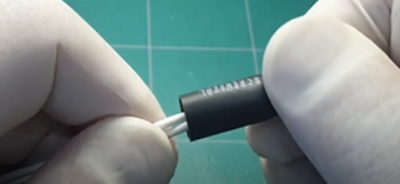

4. 스크류씰을 시계 방향으로 회전시켜 단단히 체결합니다.
(체결이 완료되면 더이상 회전하지 않습니다.)

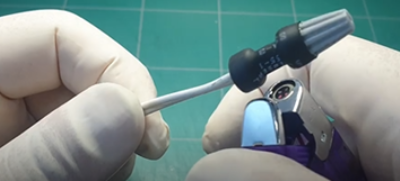

5. 휴대용 토치 또는 라이터 등 열원을 이용하여 수축튜브에 열을 가하여 수축시킵니다.
(주의) 와이어 커넥터(플라스틱)에는 열을 가하지 마십시오

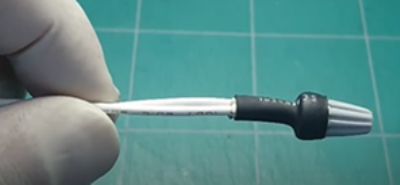

6. 수축튜브를 완전히 수축하여 작업을 완료합니다.
(수축튜브 끝단까지 본드가 흘러나오면 작업이 완료된 것입니다.)

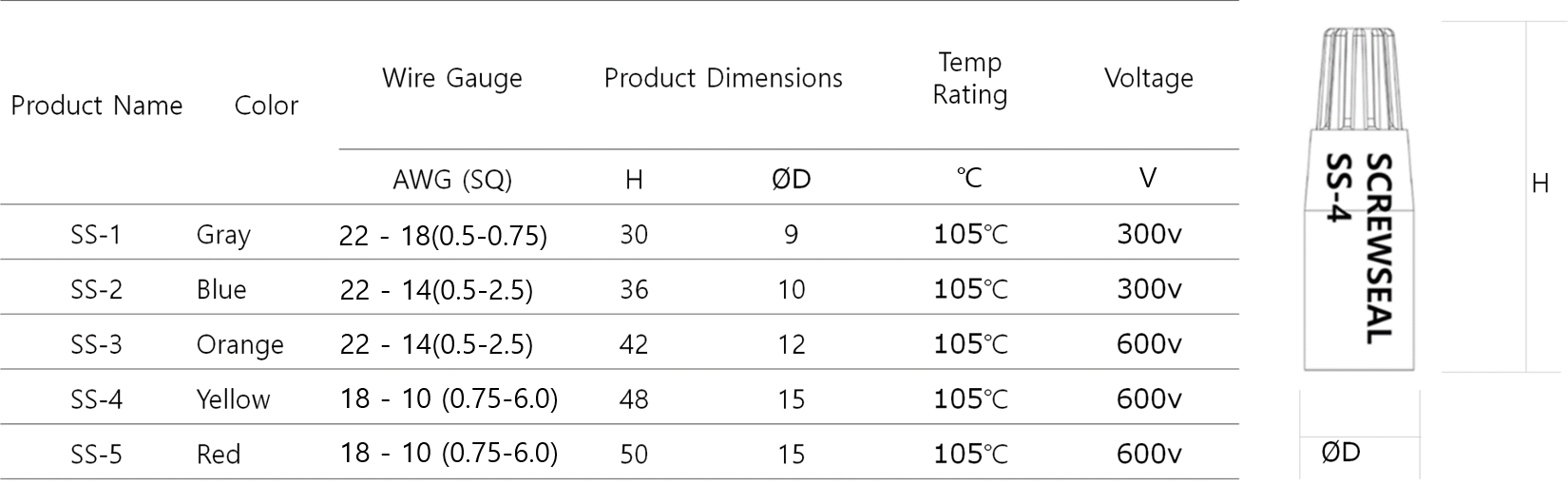

스크류씰 전선 조합표
[상기 스크류씰 전선 조합표는 일반적으로 사용되는 연선을 기준으로 작성되었으며
전선의 종류에 따라 적용이 달라질수 있습니다.
상세 전선조합은 자료실 "Wire Combinations for SCREWSEAL®" 을 참고 바랍니다.
